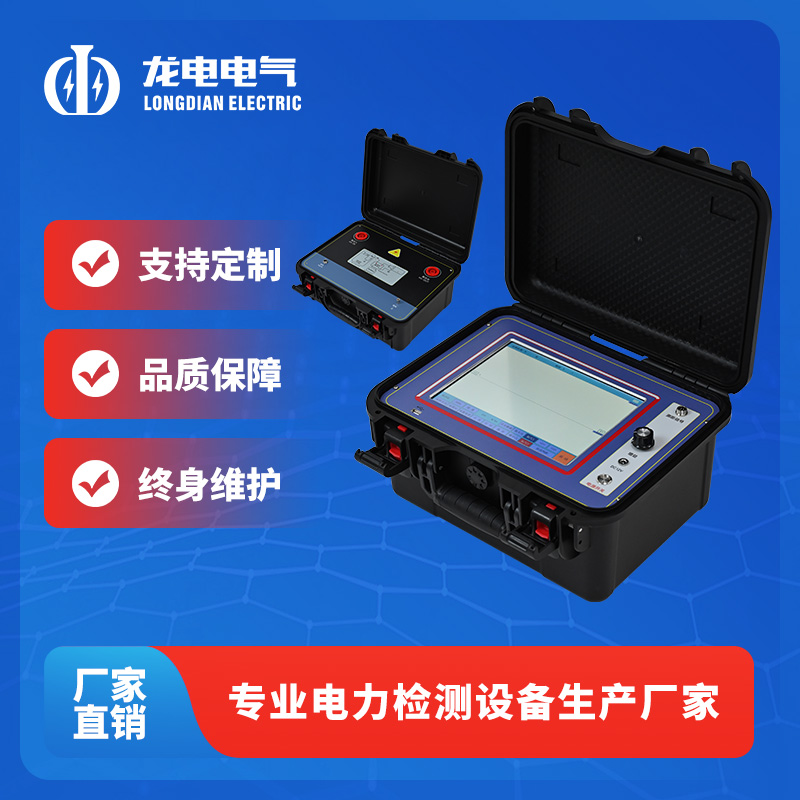

電纜故障檢測儀器怎么使用

電纜故障測試儀主要是及時的查出電纜故障點，將常見故障盡快地排除，使線路中電氣設備恢復到正常工作狀態的一種測試儀器。

一般來說，電纜線是通過幾根或幾組導線每一組最少兩根絞合而成的類似繩索的導線，每一組導線之間相互絕緣，并常圍繞一根中心扭成，整個外面包具有高度絕緣的覆蓋層。電力系統中常用的電纜線有電力電纜和控制電纜兩大類，這其中電力電纜是用來輸送和分配大功率電能的。接下來介紹的是電纜故障測試儀如何進行檢測的幾種方法。

一、電纜故障測試儀的基本測試方法

電纜線出現故障后一般先用1500V以上搖表或高阻計辨別故障類型，再換不同儀器和方法初測常見故障，后再用定點法確認故障點，故障點的精測方法有兩種。

一種是聲測法，其工作原理是用高壓脈沖促使故障點放電，形成放電聲，用傳感器在地面上接收這種放電聲，以測得常見故障點的位置。

還有一種就是感應法，其工作原理就是當音頻電流經過電纜線芯時，在電纜的周邊有電磁波存在，因些攜帶電流的磁效應接收器，沿線路行走時，可收聽到電磁波的音響，音頻電流流到故障點時，電流突變，電磁波的音頻發生突變，這種方法對找到斷線相間低電阻短路故障問題很方便，但不宜于找到高電阻短路及單相接地故障。

二、具體的故障類型需要按以下方法進行檢測。

高電阻接地常見故障，電纜的高電阻接地常見故障是指導體與鋁護層或?qū)w與導體相互之間的絕緣電阻值遠低于正常值，但大于100kΩ，而芯線連續性良好。

高阻接地故障測試方法：

(1)高壓電橋法，由于故障點電阻大，必需使用高壓直流電源，以保證通過故障點的電流不致太小。橋臂電阻為100等分的3.5Ω左右的滑線電阻，電橋電路所加電壓10～200kV，微安表指示為100～20μA，故障點至測定端的距離可按下式測算。

(2)一次掃描示波器(711型)法，所謂的一次掃描示波器法是采用高壓一次掃描示波器，記錄故障點放電振蕩波形，確認故障點，示波器熒光屏故障點之間的距離可按以下公式計算：式中V——波速，m/μs;T——振蕩周期，μs。

在測量時應意的事項有四點：同一電纜線中不測定芯線也必須要可靠接地，防止感應形成危險高壓;測量時應逐漸加壓，若發現電流表指針晃動或閃絡性常見故障，要立即停止測定，為了避免燒毀儀表;由于測定是在高壓下進行，一定要與地可靠絕緣，操作人員需戴絕緣手套，用絕緣桿操作，并且與高壓引線保持一距離;當用正接法測定完畢而需要更換接線時，一定要降低電壓，切斷電源，只有把回路中殘余電荷放盡，才可以調換接線進行反接法測量。

以上就是小編給大家介紹的電纜故障測試儀這塊的相關知識哦，武漢龍電電氣專業生產電纜故障測試儀，從事于電力行業多年，旗下產品品質一流，歡迎廣大客戶前來選購。
