高壓斷路器開關特性試驗方法

高壓斷路器開關特性試驗是確保電力系統安全穩定運行的關鍵環節。它旨在全面評估斷路器的機械和電氣性能，及時發現潛在的故障隱患，為設備的運行維護提供重要依據。根據試驗?zāi)康暮蛡?cè)重點，斷路器開關特性試驗通?？梢苑譃橐韵聨讉€(gè)主要方面：

一、機械特性試驗：

機械特性試驗主要關注斷路器在操作過程中的運動特性，是評估其機構運行可靠性的重要手段。常用的試驗方法包括：

1. 分合閘時間測試：

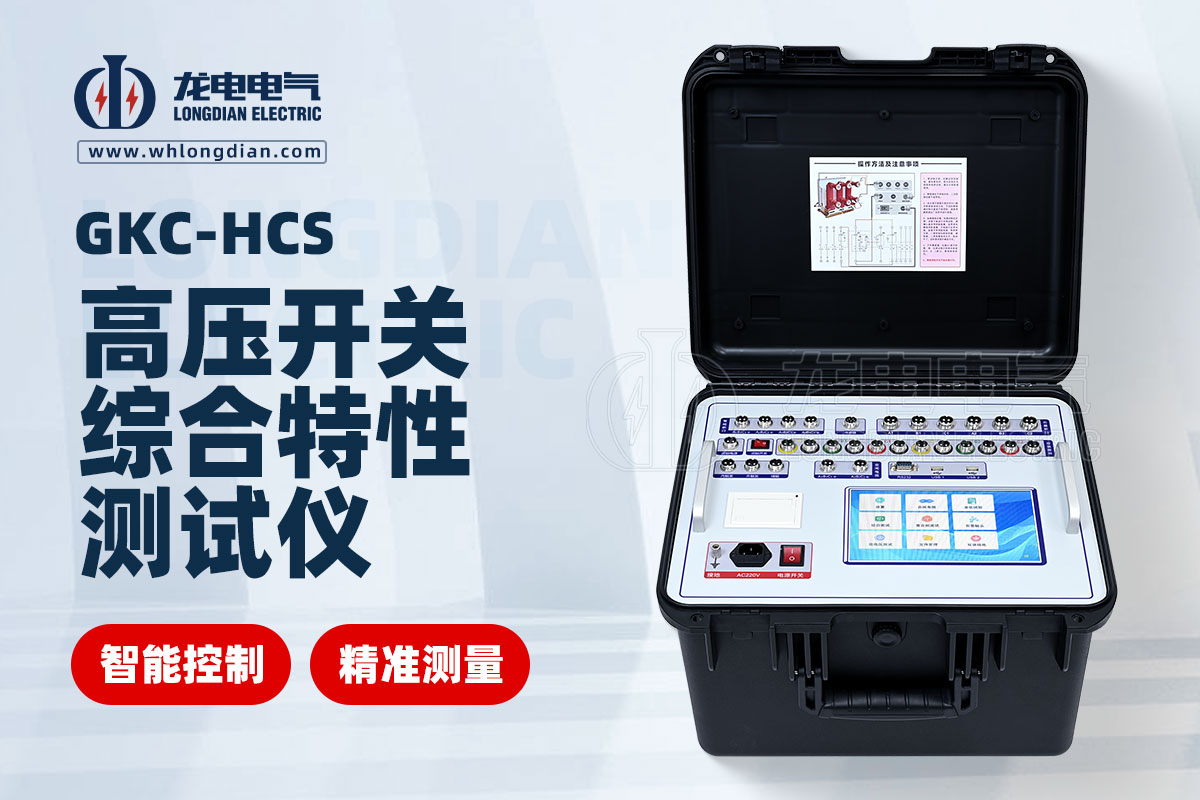

• 方法： 利用高壓開關動特性測試儀，記錄從發出分閘或合閘指令到觸頭實際動作完成的時間。

• 目的： 評估斷路器的動作速度是否滿足要求，判斷機構是否存在卡澀、阻尼過大等問題。

2. 同期性測試：

• 方法： 針對三相或多斷口斷路器，同步測量各相或各斷口之間的分閘時間和合閘時間差。

• 目的： 評估各相或各斷口動作的協調性，避免因不同期操作引起的電氣沖擊。

3. 行程與速度測量：

• 方法： 使用位移傳感器（直線或旋轉）測量動觸頭的運動距離，并計算出在運動過程中的速度變化。

• 目的： 分析斷路器的運動軌跡，判斷機構傳動部件是否存在松動、變形或磨損等問題。

4. 彈跳時間及次數測試：

• 方法： 測量斷路器在合閘或分閘過程中，觸頭在最終穩定接觸前的彈跳時間和彈跳次數。

• 目的： 評估觸頭接觸的可靠性和穩定性，過大的彈跳可能導致觸頭燒蝕和接觸不良。

5. 操作電壓試驗：

• 方法： 逐步改變操作機構的電源電壓，測試斷路器能夠可靠分閘和合閘的最低和最高電壓。

• 目的： 評估斷路器在不同電壓條件下的操作可靠性。

6. 線圈電流測量：

• 方法： 監測操作機構線圈在分合閘過程中的電流波形和峰值電流。

• 目的： 判斷線圈是否存在短路、斷路或過流等異常情況，以及評估操作機構的負載特性。

7. 機械壽命試驗 (耐久性試驗)：

• 方法： 在無電流通過的情況下，按照一定的頻率和次數對斷路器進行連續的分合閘操作。

• 目的： 評估斷路器機械部件的耐久性和可靠性。

二、電氣特性試驗：

電氣特性試驗主要關注斷路器在電路中的性能表現，是評估其安全性和可靠性的重要方面。常用的試驗方法包括：

1. 回路電阻測試：

• 方法： 使用回路電阻測試儀，通過直流大電流測量斷路器主回路的接觸電阻。

• 目的： 評估觸頭的接觸質量，過大的接觸電阻會導致發熱和能量損耗。

2. 絕緣電阻測試：

• 方法： 使用兆歐表測量斷路器各帶電部分之間以及帶電部分與接地部分之間的絕緣電阻。

• 目的： 評估斷路器的絕緣性能，防止發生接地或相間短路故障。

3. 耐壓試驗 (介電強度試驗)：

• 方法： 對斷路器的絕緣部分施加一定 величины 和持續時間的交流或直流高電壓。

• 目的： 檢驗斷路器的絕緣強度是否能夠承受運行中可能出現的過電壓。

4. 合閘電阻試驗 (針對裝有合閘電阻的斷路器)：

• 方法： 測量合閘電阻的阻值以及投入和切除的時間。

• 目的： 評估合閘電阻限制合閘涌流的性能。

5. 動態接觸電阻測試 (部分高端測試儀)：

• 方法： 在斷路器分合閘過程中，連續測量主回路的電阻變化。

• 目的： 更全面地反映觸頭在運動過程中的接觸狀態。

6. 操作性能試驗：

• 方法： 在額定電壓和電流條件下，進行多次分合閘操作。

• 目的： 驗證斷路器在正常運行條件下的操作可靠性。

7. 短路開斷試驗：

• 方法： 在人工設定的短路電流條件下，測試斷路器的開斷能力。這是一項破壞性試驗，通常在型式試驗中進行。

• 目的： 驗證斷路器能否在發生短路故障時可靠地切斷故障電流，保護電力系統。

8. 保護特性試驗 (針對具有保護功能的斷路器，如塑殼斷路器、智能型萬能式斷路器)：

• 方法： 施加不同倍數的過電流，測試斷路器的保護動作時間和特性曲線。

• 目的： 檢驗斷路器的過載保護、短路保護等功能是否符合設定值和標準要求。

三、特殊特性試驗 (根據斷路器類型和應用場景)：

1. 真空度測試 (針對真空斷路器)：

• 方法： 使用真空計或?qū)Ｓ脺y(cè)試儀測量真空滅弧室的真空度。

• 目的： 評估真空滅弧室的密封性能，真空度是真空斷路器滅弧能力的關鍵。

2. SF6氣體壓力及泄漏測試 (針對SF6斷路器)：

• 方法： 使用SF6氣體壓力表和檢漏儀監測SF6氣體的壓力和泄漏情況。

• 目的： 確保SF6氣體壓力在正常范圍內，保證斷路器的絕緣和滅弧性能。

3. 石墨觸頭特性測試 (針對使用石墨觸頭的斷路器)：

• 方法： 測量石墨觸頭的動態電阻和磨損情況。

• 目的： 評估石墨觸頭的保護性能和剩余壽命。
